Isolerat hål aluminium PCB
Isolerat hål aluminium PCB
Isolerat hål aluminium kretskort Eftersom metallkärna aluminium är en ledare kan DIP-komponenter inte fixeras. Teknik med isolerade hål är lösningen på denna process för tillverkning av kretskort med metallkärna med problem.
Isolerat hål aluminium PCb-material är tillverkat av aluminiumplåt (5052) + dielektriskt skikt + kopparskikt. Isolerat hål aluminium PCB skiljer sig från enkelsidig aluminium substrat PCB genom att aluminiumet är förborrat, hålet är fyllt med epoxiharts och det dielektriska skiktet och kopparskiktet är laminerat på det. Det är främst bekvämt för DIP-komponenter att passera genom gapet i aluminiumet för att bibehålla den elektriska isoleringen. Aluminiumkärnan kan tillåta elektriska anslutningar och isolerade genomgående hål, vilket kallas Isolerat hål aluminium PCb.
Strukturen för isolerade hål i aluminium Pcb visas i figuren nedan:

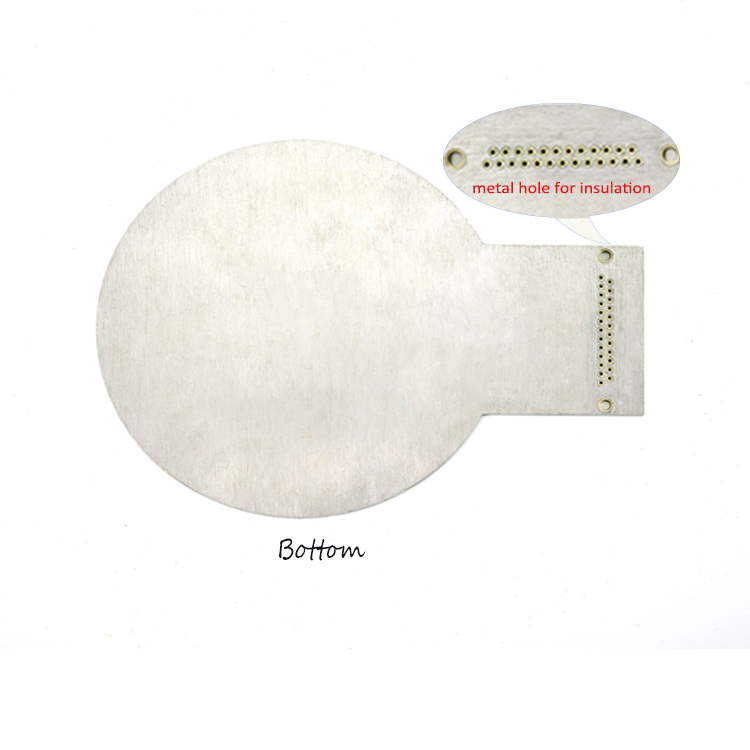

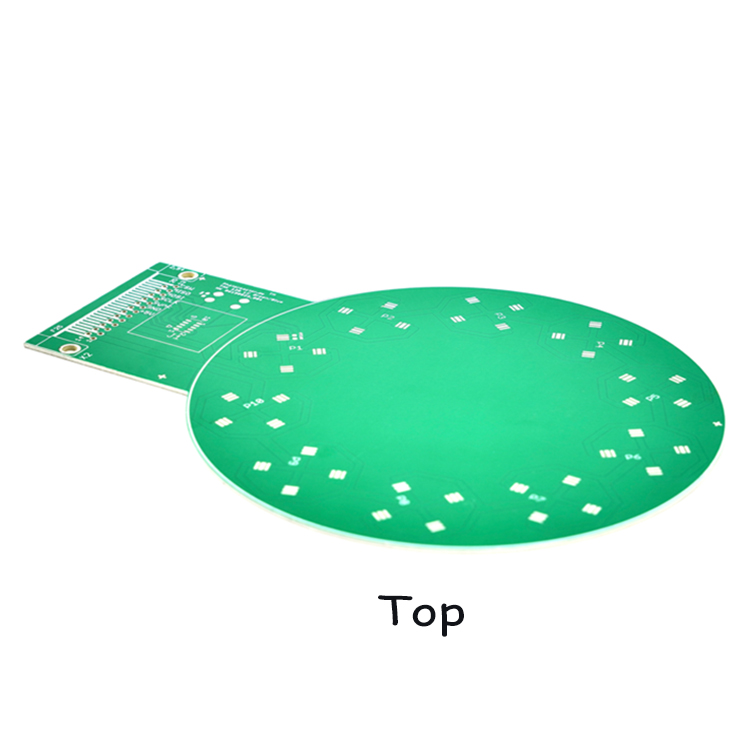

Schematiskt diagram över framsidan och baksidan av det isolerade hålet Aluminium PCb Productï¼
Isoleringshål Aluminium Pcb-produkter och produktionsinstruktioner för tillverkning
Substrat |
Aluminium (5052) |
Antal lager |
1L |
Tjocklek (mm) |
0,8MM~5,0MM (±10%) |
Värmeledningsförmåga (dielektriskt skikt) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Kopparfolietjocklek (um) |
35/70/105/140um |
Lödmask färg |
vit/svart/matt svart/röd/grön/blå/mattgrön |
Karaktärsfärg |
vit/svart/orange/röd/blå |
Formningsmetoder |
CNC gonggonger, CNC V-skärning, formformning, laserskärning och fräsning |
Besiktningsprov |
AOI; höghastighets flygande sond; E-test; Spänningstest |
Ytbehandlingsprocess |
HASL FRI BLY DNIG OSP |
Leveranstid |
4-5 dagar. |
Appliceringstillfällen för Pcb-produkter i aluminium med isolerade hål:
LED-lampor för fordon, medicinsk utrustning, mekanisk utrustning, DIP-förpackningar.
Fördelar med Pcb-produkter i aluminium med isolerat hål:
Lång livslängd, effektiv värmeavledningsprestanda, stabil, brett användningsområde.
FAQ
Q1. Är du en tillverkare? Har du en fabrik?
Svar: Vi är en professionell tillverkare av kretskort i mer än 12 år. Vi har fabriker, och du kan se bilderna på våra fabriker.
Q2. Kan jag få PCB-prover gratis? Är det möjligt att frakta gratis?
Svar: Ja, vi kan ge dig gratis PCB-prover efter att ha pratat och bekräftat alla detaljer. Men vi tillhandahåller inte gratis fraktservice, om du köper många produkter kommer vi att ge dig några rabatter.
Q3. Gör du OEM?
Svar: Ja. Vi är en tillverkare av kretskort. Vi har fabriker och dedikerad automationsutrustning för hela PCB-processen, som är noggrant inspekterade och fraktade.
Q4. Hur hanterar man kvalitetsproblemet för den mottagna PCB?
Svar: Innan PCB-produktion ordnas kommer vårt projekt att tillhandahålla produktionsmaterial och EQ till kunden för bekräftelse enligt kundens gerber, och försändelsen kommer att vara 100% precisionstestad. Om det finns ett kvalitetsproblem kommer vi att fylla på materialet gratis till kunden.
Hot Tags: Isolerat hål aluminium PCB, Kina, fabrik, tillverkare, leverantörer, pris, tillverkad i Kina
