Metal Core PCB
Varför välja metallkärna för PCB-material?
Du kan vara säker på att köpa Jiubao 1 Layer Aluminium Pcb från vår fabrik. Det tryckta kretskortet med metallkärna är ett sammansatt tryckt kretskort som består av ett metallsubstrat, ett isolerande mediumskikt och ett kretskopparskikt. Metallmatrisen är vanligtvis aluminium, järn, koppar, invarkoppar, volfram-molybdenlegering, etc. Värmeavledningen av metallsubstratet är högre än för det kopparbeklädda laminatet. Värmeavledningen av metallsubstratet är relaterad till densiteten och värmeledningsförmågan hos dess isolerande skikt. Ju tunnare isoleringsskikt, desto högre värmeledningsförmåga. Det isolerande skiktet är vanligtvis modifierat epoxiharts, polyfenyleneter, polyimid, etc. Tjockleken på det isolerande skiktet är 50 μm-200 μm. Kretsskikten består av kopparskikt. Metallplattans tjocklek är 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm och 5,0 mm. Precis som styvflexibla kretskort kan metallbaserade kretskort delas in i enkelsidiga, dubbelsidiga och flerskiktiga, och är en speciell sort av kretskort. Metal PCB är också känd som metallkärna PCB, MCPCB, IMS (isolerat metallsubstrat), metallklädd PCB.
Metallkärna PCB-substrat klassificeras enligt deras sammansättning och kan delas in i:
Kopparklädd laminat med aluminiumbas
Kopparklädd laminat med järnbas
Kopparklät laminat med kopparbas
Stålbas kopparbeklädd laminat
Metallbaserade kopparbeklädda laminat klassificeras enligt sina egenskaper och kan delas in i:
Allmänt kopparklädd metallbas med laminat
Flamskyddande kopparklädd metallbas med laminat
Hög värmetålig kopparbeklädd metallbas med kopparlaminat
Hög värmeledningsförmåga metallbas kopparbeklädd laminat
Ultrahög värmeledningsförmåga metallbas kopparklädd laminat
Högfrekvent laminat med kopparbeklädd metallbas av mikrovågstyp
Flerlagers metallbas kopparklädd laminat
Metal Core PCB-funktioner:
a). Egenskaper hos aluminium: värmeledningsförmåga på 237 W/(m·K), måttlig kostnad, acceptabel och allmänt använd.
b). Egenskaperna för koppar: den termiska konduktiviteten är 384 W/(m·K), kostnaden är för hög och den används för produkter med högt mervärde.
c). Egenskaper för silver: värmeledningsförmåga 429 W/(m·K),
d). Järns egenskaper: värmeledningsförmåga 80W/(m·K),
e). Stålets egenskaper: värmeledningsförmåga 40W/(m·K),
Ett metall-PCB består av ett lager av kopparfolie, ett dielektriskt lager och ett metalllager.
· Circuit kopparskikt: Kopparskiktet som används är tjockare än normalt CCL (1oz-10oz). Tjockare kopparskikt innebär större strömförande kapacitet.
· Dielektriskt skikt: Det dielektriska skiktet är ett värmeledande skikt med en tjocklek på cirka 50μm till 200μm. Den har lågt termiskt motstånd, värmeöverföring och isolering.
· Metallskikt: Det tredje skiktet är ett metallskikt, bestående av aluminium eller koppar, som har hög värmeledningsförmåga.

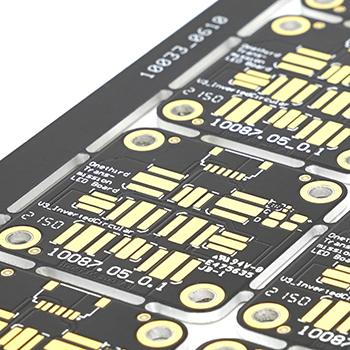

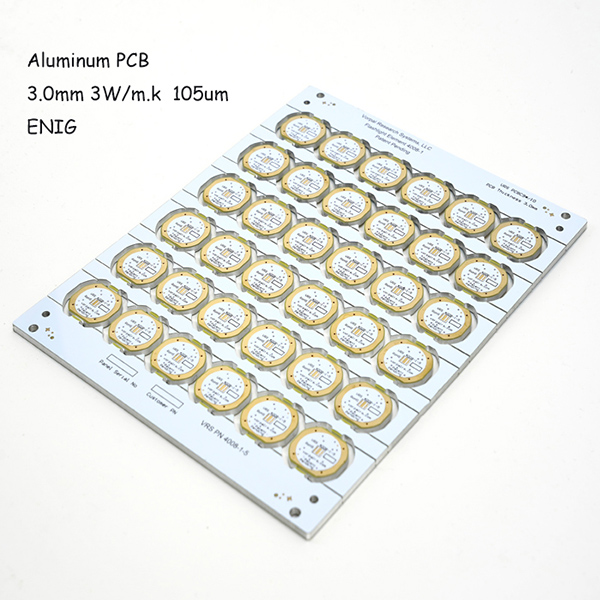

1-lagers aluminiumpcb
1-lagers aluminiumsubstrat produktintroduktion:
1-lagers aluminium kretskort är ett kretskort i aluminium; 1-lagers aluminiumkretskortet är uppdelat i tre lager: aluminium, isoleringsskikt och koppar. Aluminium är för värmeavledning, det isolerande skiktet är för värmeöverföring och isolering, och koppar är för elektrisk ledningsförmåga. 1-lagers aluminiumkretsar har vanligtvis tryckta kretsar på ena sidan och släta trådlösa kretsar på andra sidan. De vanligaste kretskortet i aluminium på marknaden är 1-lagers kretskort i aluminium. Den övre sidan är kretsen, och den nedre sidan är ansluten till skalet eller termiskt lim för värmeavledning. 1-lagers aluminiumkretskort ersätter den tidigare glasfiberskivan FR4 och PCB, som är stark och högprofilerad, har bra värmeavledning, är inte lätt att bryta och har god produktstrukturflexibilitet. Jiubao Technology är en tillverkare med metallkärna PCB-tillverkningsprocess, en komplett uppsättning av avancerad precisionsutrustning 7S produktionsverkstad från materialmatning till färdig produktförpackning, använder högkvalitativ elitteamledning och har ett starkt professionellt team som är engagerat i kretskort produktion , Det finns många enastående ingenjörer och professionella chefer. Det är en professionell tillverkare av aluminium-PCB med storskalig, komplett utrustning, strikt ledning och överlägsen kvalitet.
1-lagers aluminiumkretskortet är ett aluminiumbaserat kopparklädda laminat (ett kopparbeklädda laminat är ett substrat för ett PCB). Aluminiumkretskort är faktiskt väldigt lika FR4-kretskort

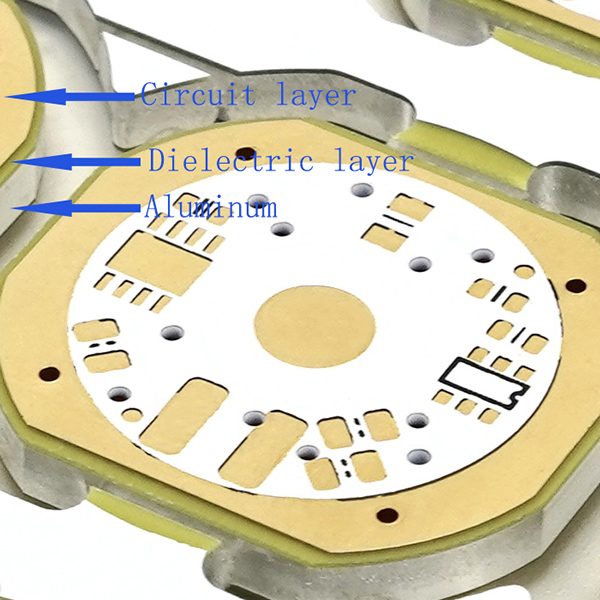

Produktstrukturen för 1-lagers aluminium Pcb visas i figuren:
Substrat |
Aluminium |
Plåttjocklek (mm) |
0,8~3,0 mm |
Maximal storlek (mm) |
1000x1500mm |
Värmeledningsförmåga (dielektriskt skikt) |
0,8/1,5/ 2/3/5/8/12W/m.K. |
Koppartjocklek (um) |
35;70;105;140-350um |
Lödmask färg |
Vit;svart;mattsvart;röd;grön;blå;mattgrön |
Karaktärsfärg |
Vit/svart/orange/röd/blå |
Formningsmetod |
CNC gong platta; CNC V skärning; formning av formar; laserskärning och fräsning |
Besiktningsprov |
AOI; höghastighets flygande sond; E-test; Spänningstest |
Ytbehandlingsprocess |
HASL ;GRATIS BLY DNIG OSP |
Leveranstid |
2~3 dagar |
Värmeavledning: Aluminium PCB:s prestanda i värmeavledning är ganska bra jämfört med vanliga FR4 PCB. Till exempel har en 1,5 mm tjock FR4 PCB en termisk resistans på 20-22 grader per watt, medan en 1,5 mm tjock aluminium PCB har en termisk resistans på 1-2 grader per watt.
1-lagers aluminium Pcb Produkttillverkning och produktionsprocess Tillverkningsinstruktioner:
Termisk expansion: Varje ämne har sin egen värmeutvidgningskoefficient. Aluminium (22ppm/C) och koppar (18ppm/C) har mycket nära CTE. Eftersom aluminium PCB fungerar bra när det gäller värmeavledning kommer det inte att finnas några allvarliga expansions- eller sammandragningsproblem. PCB i aluminium fungerar utmärkt, hållbart och pålitligt.
Dimensionsstabilitet: Aluminiumkretskort visar dimensionsstabilitet och stabila dimensioner. Till exempel, när de värms upp från 30-140 grader ändras deras dimensioner bara med 2,5%-3,0%.
· Övrigt: Aluminiumkretskort kan användas i ytmonteringsteknik för kraftenheter. Aluminium PCB kan effektivt användas i kretsdesign på grund av dess prestanda när det gäller termisk expansion av kretsdesign. PCB i aluminium hjälper till att förlänga produktens hållbarhet och produktens effekttäthet. Aluminiumkretskort är också mycket pålitliga. PCB i aluminium kan hjälpa till att minska produktens totala storlek och är också ett billigare alternativ. PCB i aluminium uppvisar elektromagnetisk skärmning och hög dielektrisk hållfasthet.
1-lagers aluminium PCb-produkt Användningsfält:
Aluminiumsubstrat har utmärkt flamskydd, hög mekanisk hållfasthet, dimensionsstabilitet etc., speciellt god värmeavledning, elektromagnetisk avskärmning och flytande tennegenskaper. Används ofta i motorcyklar; tändare för mobiltelefoner; högeffekts lysdioder; högtalare; kraftmoduler; akustiska skärmsystem m.m.
Projektionslampa; Gatlykta; Växtodlingslampa; LED-lampa aluminiumsubstrat; Projektionsutrustning; Kylfläns; Solcellssubstrat; 1-lagers aluminiumsubstrat som används för 90 % av undervattensbelysningen, lämpligt för 90 % av lamporna.
Aluminium PCB är en idealisk lösning för produkter med hög densitet och hög effekt som LED-applikationer, kraftutrustning, datorer, etc.
Om du har termiska problem i din PCB-design, bör aluminium vara ditt första övervägande. JBPCB tillhandahåller alla typer av aluminiumsubstrat, inklusive enkelsidiga aluminiumsubstrat, flerskiktiga aluminiumsubstrat, hybridaluminiumsubstrat, flexibla aluminiumsubstrat, aluminiumsubstrat med genomgående hål, etc. Andra kategorier, såsom aluminiumsubstrat för allmänna ändamål, högtermisk ledningsförmåga aluminiumsubstrat och högfrekventa aluminium PCB finns också tillgängliga. Om du behöver mer information om våra aluminiumkretskort är du välkommen att kontakta oss.
FAQ
F1: Vad är den minsta beställningskvantiteten för MCPCB?
A1: Vår MCPCB MOQ varierar med olika föremål, supportorder från 1 st.
F2: Vilka dokument ska vi tillhandahålla?
A2: PCB: Gerber-filer är bättre, (Protel, power pcb, PADs-filer), PCBA: Gerber-filer och BOM-lista.
F3: Vilken information behöver jag tillhandahålla förutom dokument?
A3: Offert kräver följande specifikationer:
a) Substrat:
b) Plåttjocklek:
c) Koppartjocklek:
d) Värmeledningsförmåga:
e) Ytbehandling:
f) Färg på lödmask och silk screen
g) Kvantitet
F4: Kan kretskort med metallkärna utformas med laddade DIP-komponenter genom metallhål?
A4: Ja. Vi är en professionell metallkärna PCB-kretskorttillverkare, vi har många års produktionserfarenhet, du kan se våra isoleringshål aluminium PCB-detaljer
F5: Kan vi göra hantverket av följande bild?
S5: Ja, det är OK att rita vad du vill.
F6: Vilka är tids- och miljökraven för PCB-lagring med metallkärna?
A6: Temperaturen och luftfuktigheten för PCB-lagring av metallkärnor kommer att påverka produktens livslängd. Under vakuumplastfilmsförpackningen är temperaturen 25±2â; luftfuktigheten är 55±5% RH, och kvaliteten är garanterad i 6 månader. Om vakuumplastfilmsförpackningen har tagits bort eller lagrats i mer än 6 månader rekommenderas att baka i 150°C/1 timme före tillverkning.
