Kopparsubstrat PCB
Kopparsubstrat PCB
Produktintroduktion av kopparsubstrat PCB:
Som namnet antyder är det tryckta kretskortet med kopparkärna sammansatt av kopparkärnmetall, värmeisoleringsskikt och metallkopparfolie för att bilda ett tryckt kretskort, det vill säga ett kopparkretskort eller en kopparsubstrat-PCB. Kopparsubstratets PCB har speciell värmeledningsförmåga och utmärkt värmeavledning. Enligt strukturen hos den laminerade kopparkärnan tillhandahåller jbpcb kopparsubstrat-PCB för enkelsidig MCPCB och kopparsubstrat-PCB för tvålagers MCPCB. För kopparsubstratets PCB i tvålagers MCPCB är den uppdelad i kopparmetallkärnan i mitten av kretsskiktet och kopparmetallkärnan i botten av kretsskiktet.
JBpcb introducerar nu det enkelsidiga kopparsubstratet PCB, det enkelsidiga kopparsubstratet PCB är uppdelat i tre lager (kopparfolie, isolerande lager och C1100 koppar), C1100 koppar har effekten av värmeavledning, det isolerande lagret har effekten av värmeöverföring och isolering, kopparfolie Har en ledande effekt! Efter att kopparfolien etsat med fotoresist finns det olika linjer kvar, som vi kallar linjer. Funktionerna hos dessa linjer är likvärdiga med anslutningen av kretsschemat, linjer, LED-lamppärlor, IC-drivrutiner, etc. Komponenternas lödben är sammankopplade, och de två kopparfolierna som är lödda till komponenterna kallas kuddar ( VADDERA). Värmeisoleringsskikt är kärntekniken för enkelsidig kopparsubstrat-PCB. Komponenterna i värmeisoleringsskiktet består huvudsakligen av aluminiumoxid och kiselpulver och epoxihartsfylld polymer, med låg värmebeständighet och utmärkt viskoelastisk prestanda. Värmeisoleringslimmen för enkelsidiga kopparsubstrat-PCB inkluderar huvudsakligen Juding, Boyu.... Enkelsidig kopparsubstrat-PCB är i allmänhet relativt enkel, en sida är en krets och den andra sidan är en slät koppar utan krets.
Enkelsidigt kopparsubstrat är ett av de dyraste metallsubstraten. Många fält behöver använda enkelsidig kopparsubstrat-PCB. Enkelsidigt kopparsubstrat har bra värmeavledning, snabb värmeavledning, hållbarhet, inte lätt att bryta, bra flexibilitet, enkel Värmeledningsförmågan hos koppar-sidiga PCB är bättre än den för enkelsidiga aluminium-PCB och enkel- sidad järn PCB, så priset på den enkelsidiga koppar PCB är också det dyraste bland metallkretskorten. De enkelsidiga kopparsubstratprodukterna inkluderar främst strålkastarbrädor för bilar, UV-lampor, ficklampabrädor, belysningsljus, motorcykelljustavlor, reklamskärmsljustavlor, scenljustavlor och så vidare.
Typerna av enkelsidiga kopparsubstrat-PCB är: vanliga enkelsidiga kopparsubstrat-PCB, enkelsidiga termoelektriska separationskopparsubstrat-PCB, enkelsidiga isolerande hål kopparsubstrat-PCB och enkelsidiga elektropläteringshål kopparsubstrat-PCB.
Schematiskt diagram över kopparsubstratets Pcb-produktstruktur:

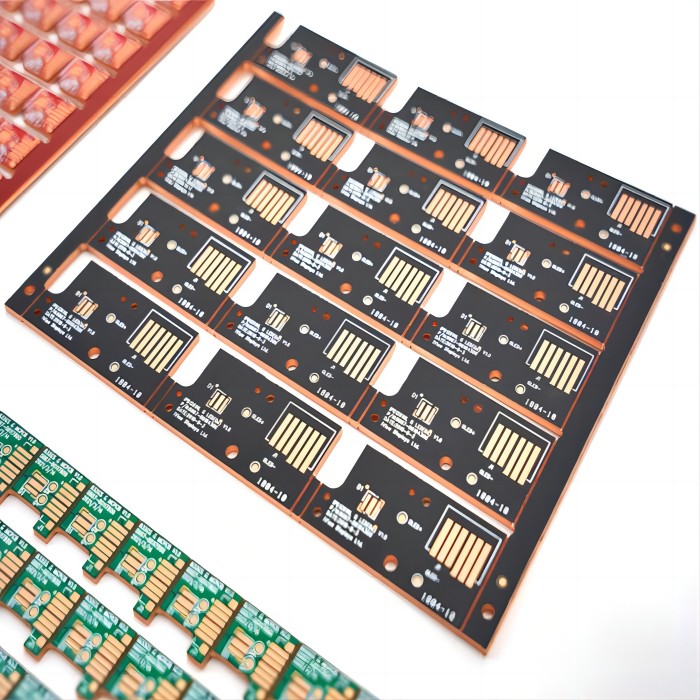

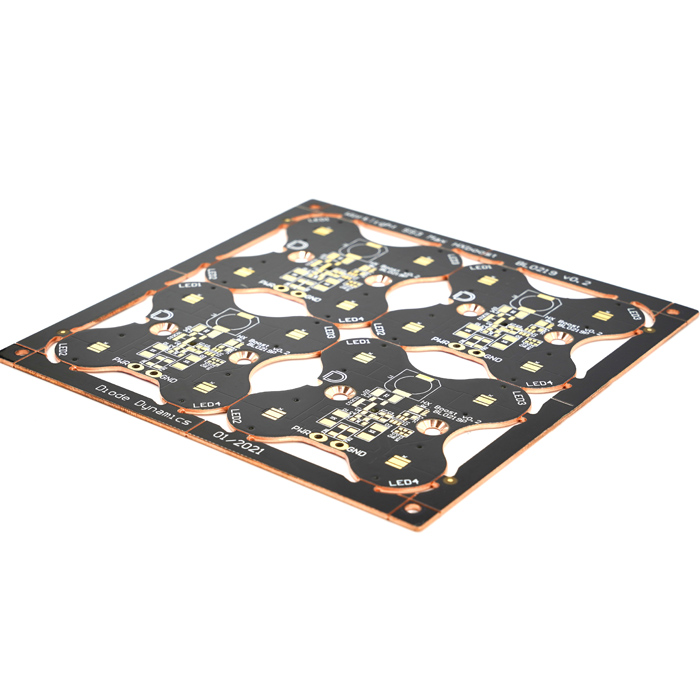

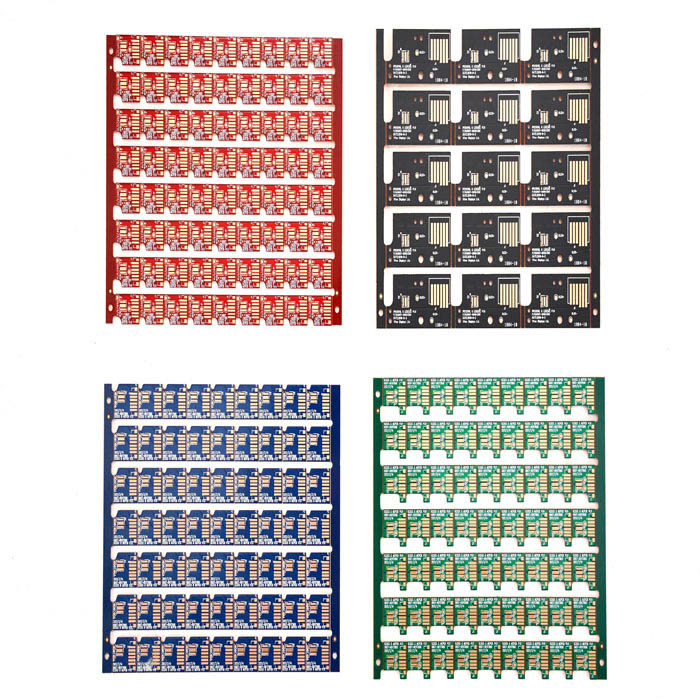

Schematiskt diagram över fram- och baksidan av kopparsubstrat-pcb-produkter:
Kopparsubstrat Pcb Produktproduktion och produktionsprocess Tillverkningsinstruktioner:
Basmaterial |
koppar (C1100) |
Tjocklek (mm) |
0,4-5,0 mm |
Värmeledningsförmåga (dielektriskt skikt) |
2/3 /4 W/m.K.W |
Antal lager |
1L |
Kopparfolietjocklek (um) |
35/70/105/140um |
Lödmask färg |
vit/svart/matt svart/röd/grön/blå/mattgrön |
Karaktärsfärg |
Vit/svart/orange/röd/blå |
Formningsmetod |
CNC gongplåt, CNC V skärning, formformning, laserskärning och fräsning |
Besiktningsprov |
AOI; höghastighets flygande sond; E-test; Spänningstest |
Ytbehandlingsprocess |
HASL FRI BLY DNIG OSP |
Leveranstid |
5-6 dagar |
Appliceringstillfällen av kopparsubstrat Pcb-produkter:
Ficklampa, industriell gruvarbetarlampa, LED-lampa för fordon, UV-lampa, scenprojektionslampa, 5G-kommunikation, väggbricka, LED-gatlampa, mekanisk utrustning och olika precisions- och kylbelysningsutrustningar med hög efterfrågan
Kopparsubstrat Pcb Produktfördelar:
Lång livslängd, effektiv värmeavledning, stabil applikation
FAQ
Q1. Är du en PCB-tillverkare? Har du en fabrik?
A: Vi är en professionell tillverkare av tryckta kretskort i mer än 12 år, vi har fabriker, maskiner, du kan se våra fabriksbilder.
Q2. Kan jag få PCB-prover gratis? Finns fri frakt tillgänglig?
A: Ja, vi kan ge dig gratis PCB-prover efter att ha pratat och bekräftat alla detaljer. Men vi erbjuder inte fri frakt, vi ger dig lite rabatt om du köper många produkter.
Q3. Gör du OEM?
Svar: Ja. Vi är en tillverkare av tryckta kretskort, vi har fabriker och dedikerad automationsutrustning för hela processen med PCB och PCBA, och vi kan exakt upptäcka och skicka produkter. Vi tillhandahåller en enda inköpstjänst för PCB och PCBA.
Q4. Kan man producera PCB med termiska kuddar i direkt kontakt med substratet och elektroder på ett annat lager?
A: Ja, vi kan producera PCB med termiska kuddar i direkt kontakt med substratet, som vi kallar termoelektriskt separerade kopparsubstrat, som kan producera, Gerber information till vår e-post pcb@jbmcpcb.com för att bekräfta.
