Termoelektrisk Separation Kopparsubstrat PCB

Termoelektrisk Separation Kopparsubstrat PCB

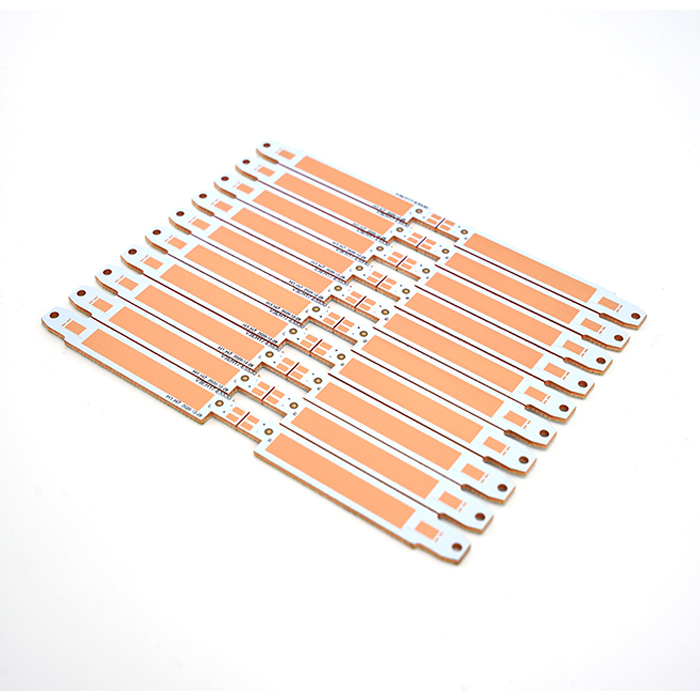

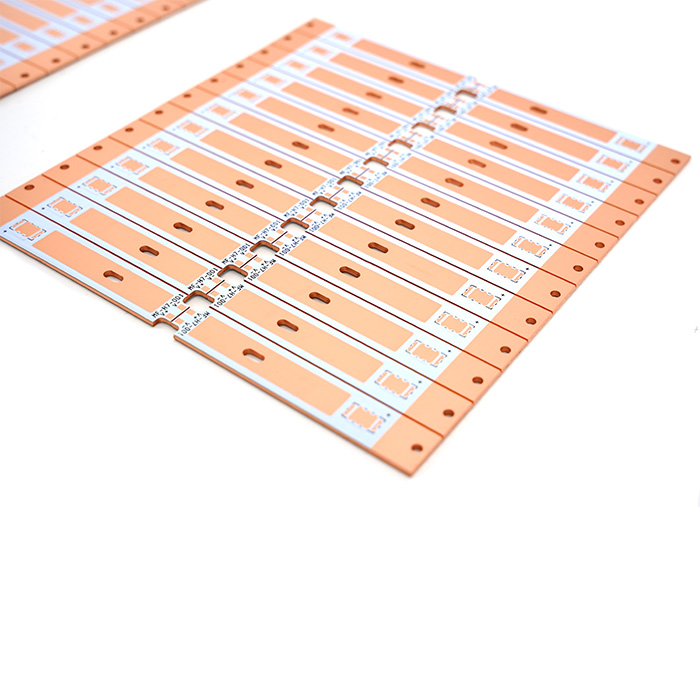

Termoelektrisk separation kopparsubstrat PCb produktintroduktion:
Den termiska ledningsförmågan hos koppar i tillverkningsprocessen för PCB med metallkärna är så hög som 384W/(m·K), och den termoelektriska separationen övervinner bristerna med otillräcklig värmeledning och värmeavledning hos det befintliga enkelsidiga kopparsubstratet. Värmen hänvisar till den termiska dynan (PAD), och elektriciteten hänvisar till de positiva och negativa elektroderna. De två är åtskilda av isolerande material för att bilda en speciell termisk dyna. Termokuddens funktion är att leda värme. Elektrodens huvudfunktion är att leda elektricitet. Denna förpackningsmetod kallas termoelektrisk separation. , dess fördelar är många, främst i LED värmeavledning design är mycket bekvämt. Den stora exponerade kopparytan i figuren är utformad som en stor nav, som direkt kommer i kontakt med kopparbasen och direkt i kontakt med kylflänsen, och värmen leds ut, vilket avsevärt förbättrar värmeavledningseffekten. Den enkelsidiga termoelektriska separationsprodukten kan lösa problemen med värmealstring och ljuseffektivitet mycket väl vid användning av billampor och har fördelarna med snabb värmeavledning, hög ljusstyrka och energibesparing.

Bildningsprocessen av termoelektriskt separerade metallsubstrat-PCB inkluderar: fästande av skyddstejp på ena sidan av kopparbasskiktet; bildande av anti-etsningsfärg, exponering, framkallning och etsning genom kretskortsprocessen, så att värmeavledningsområdet bildar ett utsprång och höjden på utsprånget är lika med det isolerande lagret och kretsskiktet. Genom att stapla kretsskiktet (kopparfolie) och det isolerande skiktet (icke-vidhäftande prepreg) tillsammans; öppna ett fönster i värmeavledningsområdet för kretsskiktet och det isolerande skiktet, som kan öppnas genom stansning eller CNC-formning; Värmeavledningsskiktet, kretsskiktet och det isolerande skiktet (non-flow lim epoxi prepreg) pressas samman genom varmpressning; kretsskiktskretsen produceras enligt kretskortsbehandlingsprocessen, och det termoelektriska separationsmetallsubstratet som tillhandahålls av bruksmodellen kan formas. . Termoelektrisk separation är lämplig för matchning med en enda högeffekts lamppärla, speciellt COB-paketet, så att lampan kan uppnå bättre resultat.
Nackdelar med termoelektriskt separerade kopparsubstrat-PCB: inte lämpliga för enkel-elektrodschips-förpackning.
Den termoelektriska separationskopparsubstratets PCB-struktur är lämplig för högfrekvenskretsar och områden med stora förändringar i höga och låga temperaturer, värmeavledning av precisionskommunikationsutrustning och arkitektonisk dekorationsindustri, såväl som LED-lampor för fordon, gruvarbetarlampor och scenljus . Exponeringsutrustning i industriell utrustning och kylflänsar i gruvmaskiner är alla involverade i applikationer.
Termoelektrisk separation koppar substrat PCB är uppdelad i enkelsidig termoelektrisk separation koppar substrat PCB och dubbelsidig termoelektrisk separation koppar substrat PCB, och nu introduceras den enkel termoelektriska separation koppar substrat PCB.

Ficklampa, industriell gruvarbetarlampa, LED-lampa för fordon, UV-lampa, scenprojektionslampa, 5G-kommunikation, väggbricka, LED-gatlampa, mekanisk utrustning och olika precisions- och kylbelysningsutrustningar med hög efterfrågan

Lång livslängd, effektiv värmeavledning, stabil applikation

Q1. Är du en PCB-tillverkare? Har du en fabrik?
A: Vi är en professionell tillverkare av tryckta kretskort i mer än 12 år, vi har fabriker, maskiner, du kan se våra fabriksbilder.
Q2. Kan jag få PCB-prover gratis? Finns fri frakt tillgänglig?
A: Ja, vi kan ge dig gratis PCB-prover efter att ha pratat och bekräftat alla detaljer. Men vi erbjuder inte fri frakt, vi ger dig lite rabatt om du köper många produkter.
Q3. Gör du OEM?
Svar: Ja. Vi är en tillverkare av tryckta kretskort, vi har fabriker och dedikerad automationsutrustning för hela processen med PCB och PCBA, och vi kan exakt upptäcka och skicka produkter. Vi tillhandahåller en enda inköpstjänst för PCB och PCBA.
Q4. Kan en 2-lagers termisk dyna vara i direkt kontakt med substratet, medan elektroderna är på ett annat lager av PCB?
A: Ja, vi kan producera PCB med 2-lagers termiska ledande kuddar i direkt kontakt med substratet, vi kallar det 2-lagers termoelektriskt separationskopparsubstrat, du kan se vår produktkarta, eller så kan du skicka Gerber-information till vår e-PCB @jbmcpcb. com för att bekräfta.
