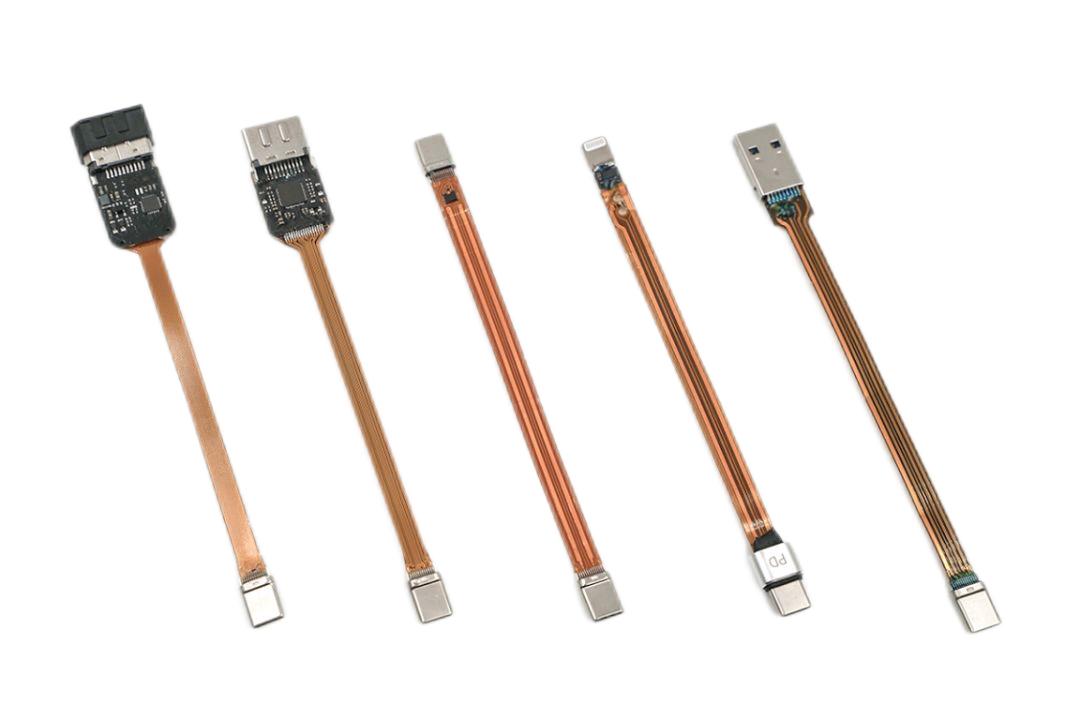

FPC flexibel PCB

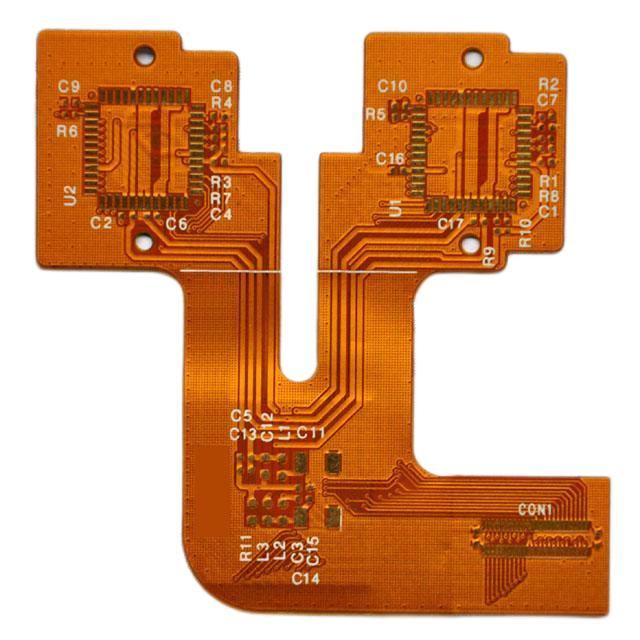

1. Definition av FPC flexibel PCB

FPC flexibel PCB är ett kretskort tillverkat av flexibla substrat, som är mycket böjbara och vikbara. FPC flexibel PCB är vanligtvis sammansatt av flerskiktsfilmsubstrat och ledande skikt. Dess huvudsakliga egenskap är kretskortets böjbarhet och vikbarhet, så det är lämpligt för elektroniska enheter som behöver böjas eller vikas. FPC flexibel PCB har många fördelar, såsom liten storlek, lätt, hög tillförlitlighet, etc., så det har använts i stor utsträckning inom många områden, såsom mobiltelefoner, digitalkameror, surfplattor, fordonselektronik, medicinsk utrustning, etc. I kort, FPC flexibel PCB är en mycket viktig elektronisk komponent. Dess utseende gör designen av elektronisk utrustning mer flexibel och mångsidig och ger också fler valmöjligheter för tillverkning av elektronisk utrustning.

2. Produktionsprocessen av FPC flexibel PCB

FPC flexibel PCB har flexibilitet och tillförlitlighet. För närvarande finns det 4 typer av FPC flexibla PCB på marknaden: enkelsidiga (1 lager), dubbelsidiga (2 lager), flerlagers och mjuka hårda PCB. Produktionsprocessen för FPC flexibel PCB inkluderar huvudsakligen följande steg: för det första, förberedelse av basmaterial, vanligtvis polyimidfilm eller polyesterfilm används som basmaterial, och grundmaterialet för flexibel PCB framställs genom tryckning, kopparbeklädnad och andra processer ; för det andra är det grafikproduktion. Enligt kretskortets designritning görs kretsmönstret på substratet med fotolitografi eller laserskärningsteknik; sedan galvanisering pläteras ett metallskikt på kretsen genom elektroplätering, såsom koppar, nickel, guld, etc., för att öka ledningsförmågan och korrosionsbeständigheten; slutligen, skärning och testning, skärs det färdiga flexibla PCB-kortet enligt önskad storlek och testas och inspekteras för att säkerställa att dess kvalitet och prestanda uppfyller kraven. Generellt sett är produktionsprocessen av FPC flexibel PCB relativt komplicerad, vilket kräver samarbete mellan olika processer och fina operationer, men dess flexibla prestanda och miniatyriseringsegenskaper gör att den används ofta i elektroniska produkter.

Hur gör man FPC flexibel PCB?

1-lagers FPC flexibel PCB tillverkningsprocess:
Skär-borrning-torr film-infästning-exponering-utveckling-etsning-avskalning ytbehandling-täckande film-pressning-härdande ytbehandling-nickelguldavsättning-karakterutskrift-klippning-elektrisk mätning-stansning-slutbesiktning -Packning och frakt

2-lagers FPC flexibel PCB tillverkningsprocess:

Skärning -Borrning-PT H -Elektroplätering- Förbehandling - Klistra in torr film- Parasitexponering - Framkallning -Grafisk galvanisering-Ta bort film- Förbehandling - Klistra in torr film- Planera exponering - Framkallning - Etsning-Ta bort membran-Ytbehandling-Laminerande film-Laminering- Härdning- Nickelplätering-Teckentryckning- Skärning -elektrisk test-stämpling-slutbesiktning - packning - frakt.

FPC PCB processkapacitet:

Flexmaterial		Taihong, Shengyi, Lianmao
PCBMaterial		KB,Shengyi, Lianmao
Koppartjocklek		12.00-70.00
YtaAvsluta
Ytfinish Tjocklek	ENIG	I Au	2-4 ett__
			0,025-0,075 ett_
	ENEPIG	I_ Au PD	2-4 ett__
			0,025-0,075 ett__
			0,025-0,075 ett_
	Elektrisk förgyllning	Ni AU	2-4ett
			0,05-0,35ett
RF-PC Thsjukdom Minimett(mm)	4 lager hardboard + 2 lager mjuk board		0.6mm
	6lager hårdpapp + 2 lager mjuk kartong		0.6mm
RF-PC Thsjukdom Tilllerans	4 lager hardboard + 2 lager mjuk board		0.1  mm
	6lager hårdpapp + 2 lager mjuk kartong		0.1  mm
Bredd / Minsta utrymme (mm)	4 lager hård kartong + 2 lager mjuk kartongBredd / Minsta utrymme (mm)	1 uns	0,075 mm
		1/2uns	0,06 mm
		1/3uns	0,05 mm

Bredd / Minsta utrymme (mm)	4 lager hård kartong + 2 lager mjuk kartongBredd / Minsta utrymme (mm)	1 uns	0,075 mm
		1/2uns	0,06 mm
		1/3uns	0,05 mm
	6lager hård kartong + 2 lager mjuk kartongBredd / Minsta utrymme (mm)	1 uns	0,075 mm
		1/2uns	0,06 mm
		1/3uns	0,05 mm
Borral         Minst(mm)	Borra		∮0.1mm
	Lasher		∮0.075     mm
Shift Tolerans	Coverlär		0.1mm
	SUSA		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FILMA		0,1mm
Coverlär (PI &lim)			12.5ett-50ett
			12.5ett-75ett
Mängd täckskiktsöverloppslim			0,02-0,03 mm

3. Funktioner hos FPC flexibel PCB
FPC flexibelt PCB är ett flexibelt kretskort som används i elektronisk utrustning, bestående av ett flexibelt substrat och kopparbeklädd folie. Jämfört med traditionella styva PCB har FPC flexibel PCB följande egenskaper:
a). Flexibilitet: FPC flexibel PCB kan böjas, vikas och vridas för att anpassa sig till olika komplexa tredimensionella former, vilket avsevärt kan minska utrustningens volym och förbättra utrustningens tillförlitlighet.
b). Tunn och lätt: FPC flexibel PCB har en mycket tunn tjocklek, som kan nå mindre än 0,1 mm, vilket är mycket lämpligt för användning i tunna och lätta enheter.
c). Hög densitet: FPC flexibel PCB kan realisera högdensitetsledningar och kan realisera layouten av flerskiktskretsar i ett mycket litet utrymme, vilket förbättrar prestanda och tillförlitlighet hos elektronisk utrustning.
d). Högtemperaturbeständighet: FPC flexibel PCB tål höga temperaturer, kan fungera normalt i högtemperaturmiljöer och är lämplig för viss elektronisk utrustning i högtemperaturmiljöer.
e). Korrosionsbeständighet: FPC flexibel PCB har god korrosionsbeständighet och kan användas i tuffa miljöer. Kort sagt, FPC flexibel PCB har många fördelar, kan möta behoven hos olika elektronisk utrustning och är en mycket viktig elektronisk komponent.

4. Tillämpning av FPC flexibel PCB
FPC flexibelt kretskort (Flexible Printed Circuit Board) är ett kretskort tillverkat av flexibla substrat. Dess huvudsakliga egenskaper är god flexibilitet och böjbarhet, och den är lämplig för olika komplexa tredimensionella rymdlayouter. FPC flexibla kretskort har ett brett utbud av applikationer, inklusive hemelektronik, bilelektronik, medicinsk utrustning, flyg och andra områden. Inom konsumentelektronikområdet används FPC-flexibla PCB i stor utsträckning i elektroniska produkter som smartphones, surfplattor och bärbara datorer. Jämfört med traditionella styva PCB har FPC flexibla PCB bättre tillförlitlighet och anti-interferens och kan uppnå mindre, lättare och tunnare design. Inom området bilelektronik används FPC flexibla PCB främst i instrumentpaneler för bilar, bilstereo, navigationssystem och annan utrustning. På grund av de höga kraven på tillförlitlighet och hållbarhet för elektronisk utrustning för bilar har högtemperaturmotståndet och vibrationsmotståndet hos FPC-flexibla PCB blivit allmänt erkänt. Inom området medicinsk utrustning används FPC flexibel PCB främst i medicinsk övervakningsutrustning, kirurgiska instrument och annan utrustning. Eftersom FPC-flexibla PCB har god flexibilitet och böjbarhet, kan den bättre anpassa sig till människokroppens kurva, så den används mer och mer i medicinsk utrustning. Kort sagt, FPC flexibel PCB är ett kretskort med breda applikationsmöjligheter, som har unika fördelar och applikationsvärde inom olika områden.
