Dubbelsidig kopparkretskort

Jiubao Double Sided Copper Pcb är ett tryckt kretskort med dubbelsidig koppar, inklusive kretsar på topp- och bottenskikten. Det är ett vanligt förekommande kretskort. Dubbelsidig kopparkretskort kan kopplas och lödas på båda sidor, med en metallkopparkärna i mitten och ett isolerande skikt mellan kretsen och kopparkärnan. Båda sidor kan kopplas, vilket avsevärt minskar svårigheten med ledningar, så det används ofta. Båda sidorna av det dubbelsidiga kortet är trådbundna, men för att kunna använda ledningarna på båda sidorna måste det finnas en ordentlig kretskoppling mellan de två sidorna, "bryggan" mellan kretsarna kallas en via. Vias är små hål på ett kretskort som är fyllda eller belagda med metall för att ansluta ledningar på båda sidor. Dubbelsidiga kretskort designade med vias kallas äkta dubbelsidiga kretskort med kopparkärna. Den kan också utformas så att den dubbelsidiga kretsen inte behöver anslutas, det vill säga den är samma som det vanliga enkelsidiga kretskortet men kan uppnå samma installationseffekt som det dubbelsidiga kretskortet. Vi kallar det falskt dubbelsidigt koppar-PCB. Eftersom det dubbelsidiga kortet har dubbelt så stort område som det enkelsidiga kortet, löser det dubbelsidiga kortet problemet med förskjutna ledningar i det enkelsidiga kortet och kan anslutas till den andra sidan genom hål, så det är mer lämplig för kretsar som är mer komplexa än det enkelsidiga kortet.
Det vi nu introducerar är det dubbelsidiga kopparkretskortet, även kallat dubbelsidigt termoelektriskt separationskopparsubstrat-kretskort och 2-lagers kopparkretskort.

Dubbelsidig koppar-PCB-produktintroduktion:

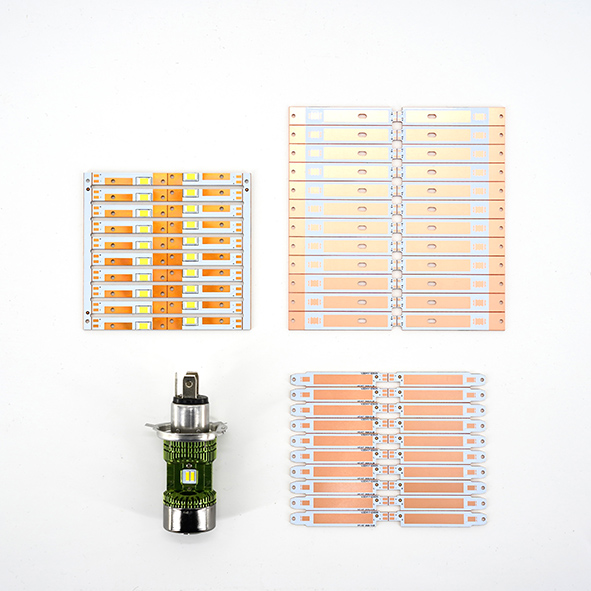

Dubbelsidigt kopparkort (dubbelsidigt termoelektriskt separationskopparsubstrat) används i allmänhet för integrerade ljusbrädor för hög- och lågstrålande fordon eller produkter med krav på värmeavledning. Värmeavledning med hög effekt uppnås genom de stora utsprången på de övre och nedre sidorna, och de externa värmeavledande aluminiumdelarna är anslutna till de dubbelsidiga utsprången för värmeavledning; samtidigt är de övre och nedre strömmarna på det dubbelsidiga kopparkretskortet anslutna via vias, och endast ensidiga svetselektroder behövs för att styra de övre och undre ljusen. Pärlorna är ljusa, chefen inser värmeavledning och kretsen realiserar ledning. Detta är dubbelsidig termoelektrisk separation. Produkten har fördelarna med stor värmeavledning, låg strömförbrukning, stabil prestanda och enkel installation.

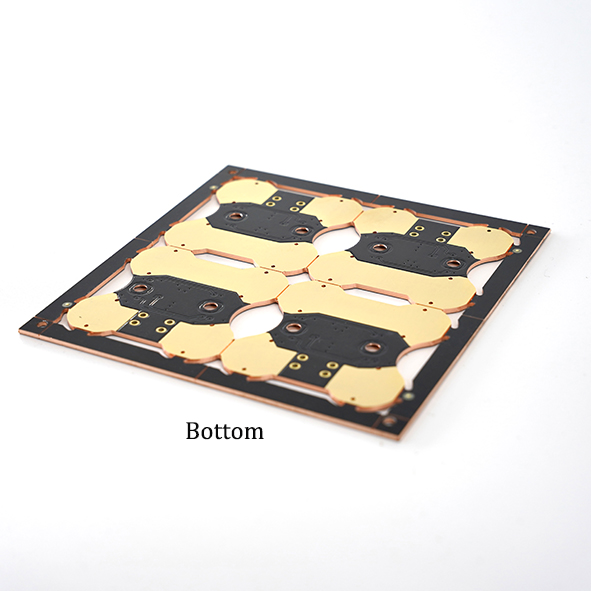

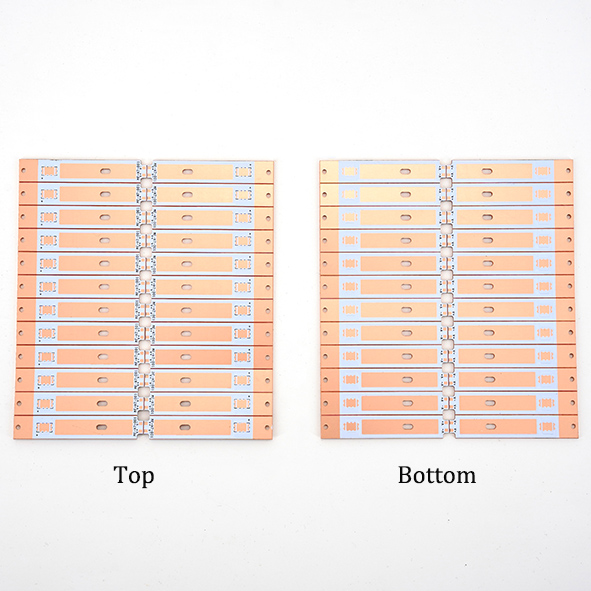

Dubbelsidig termoelektrisk separations-PCB, värmen är den termiskt ledande dynan (PAD) på LED-kopparsubstratets PCB, och elektriciteten hänvisar till elektroderna på LED-kopparsubstratet, och de två är separerade av isoleringsmaterial. Värmekuddens (PAD) funktion är att leda värme, och elektrodens funktion är att leda elektricitet. Denna dubbelsidiga struktur kan realisera LED-värmeavledningsdesign och ge produktstabilitet. Strukturen för dubbelsidig termoelektrisk separationskretskort visas i figuren:

Äkta dubbelsidig kopparkärna PCB (via via) Falsk dubbelsidig koppar PCB (utan via) 2-lagers koppar PCB 4-lagers koppar PCB

Ficklampor, industriella gruvarbetarlampor, LED-strålkastare för fordon, UV-lampor, scenprojektionslampor, 5G-kommunikation, väggtvättar, LED-gatlyktor, mekanisk utrustning och olika precisions- och kylbelysningsinstrument med hög efterfrågan

Lång livslängd, effektiv värmeavledning, stabil applikation

Q1. Är du en PCB-tillverkare? Har du en fabrik?
A: Vi är en professionell tillverkare av tryckta kretskort i mer än 12 år, vi har fabriker, maskiner, du kan se våra fabriksbilder.
Q2. Kan jag få PCB-prover gratis? Finns fri frakt tillgänglig?
A: Ja, vi kan ge dig gratis PCB-prover efter att ha pratat och bekräftat alla detaljer. Men vi erbjuder inte fri frakt, vi ger dig lite rabatt om du köper många produkter.
Q3. Gör du OEM?
Svar: Ja. Vi är en tillverkare av tryckta kretskort, vi har fabriker och dedikerad automationsutrustning för hela processen med PCB och PCBA, och vi kan exakt upptäcka och skicka produkter. Vi tillhandahåller en enda inköpstjänst för PCB och PCBA.
Q4. Kan man producera PCB med termiska kuddar i direkt kontakt med substratet och elektroder på ett annat lager?
A: Ja, vi kan producera PCB med termiska kuddar i direkt kontakt med substratet. Vi kallar det termoelektriskt separerade kopparsubstrat. Du kan skicka Gerber-information till vår e-post pcb@jbmcpcb.com för bekräftelse.
F5. Kan PCB med kopparkärna ha kopparhål för produktion?
A: Ja, det finns kopparhål på båda sidor av kopparkärnan PCB för att ansluta kretsen, vi kallar det äkta dubbelsidigt kopparsubstrat PCB, vi har många års tillverkningserfarenhet av metallkärna PCB.
